Wysokość budynku to kluczowy parametr, który określa jego proporcje oraz wpływa na otoczenie. Obliczenie wysokości budynku jest istotne nie tylko dla architektów i inżynierów, ale także dla osób planujących budowę lub remont. Wysokość budynku mierzy się od najniżej położonego wejścia do górnej powierzchni dachu, co może wydawać się proste, ale w praktyce wymaga zastosowania odpowiednich metod pomiarowych.
Istnieje wiele technik pomiaru wysokości budynku, w tym metody oparte na trygonometrii, wykorzystanie barometrów oraz analizowanie planów architektonicznych. W artykule omówimy te metody, aby pomóc w dokładnym obliczeniu wysokości budynku oraz wskazać na najczęstsze pułapki, które mogą wystąpić podczas pomiarów.
Najważniejsze informacje:- Wysokość budynku mierzy się od poziomu terenu przy najniżej położonym wejściu do górnej powierzchni dachu.
- Jedną z metod pomiaru jest wykorzystanie podobieństwa trójkątów, co pozwala na obliczenie wysokości na podstawie długości cienia.
- Trygonometria, w tym zastosowanie tangensa, umożliwia dokładne pomiary wysokości budynków w oparciu o kąty.
- Barometr może być użyty do pomiaru różnicy ciśnień, co również pozwala na określenie wysokości budynku.
- W przypadku braku narzędzi, plany budynku mogą dostarczyć informacji o jego wysokości.
- Ważne jest, aby unikać błędów w pomiarze oraz konsultować się z lokalnymi władzami w celu zapewnienia zgodności z przepisami.
Jak obliczyć wysokość budynku: podstawowe metody pomiaru
Wysokość budynku można obliczyć na różne sposoby, a jednym z najprostszych jest metoda trójkątów. Ta technika polega na pomiarze długości cienia budynku oraz cienia obiektu o znanej wysokości, na przykład palika. Porównując te długości, można obliczyć wysokość budynku, korzystając z proporcji. To podejście jest nie tylko łatwe do zastosowania, ale także nie wymaga skomplikowanych narzędzi pomiarowych.
Drugą fundamentalną metodą jest wykorzystanie trygonometrii. Mierząc długość cienia oraz kąt, pod jakim padają promienie słoneczne, można obliczyć wysokość budynku za pomocą funkcji tangensa. Te podstawowe metody pomiaru wysokości budynku są przydatne w różnych sytuacjach, zwłaszcza gdy dostęp do profesjonalnych narzędzi jest ograniczony.
Metoda trójkątów: proste obliczenia z cieniami
Metoda trójkątów wykorzystuje zasady podobieństwa trójkątów do obliczenia wysokości budynku. Aby zastosować tę metodę, należy zmierzyć długość cienia budynku oraz długość cienia obiektu o znanej wysokości, na przykład palika o wysokości 2 metrów. Jeśli cień budynku ma długość 10 metrów, a cień palika 2 metry, to stosunek długości cieni jest równy stosunkowi wysokości budynku do wysokości palika. W tym przypadku obliczamy wysokość budynku jako 10 metrów (cień budynku) podzielone przez 2 metry (cień palika) pomnożone przez wysokość palika, co daje nam 10 metrów.
- Metoda trójkątów jest łatwa do zastosowania i wymaga jedynie prostych pomiarów.
- Użycie obiektu o znanej wysokości, takiego jak palik, ułatwia obliczenia.
- Ta metoda jest szczególnie przydatna w terenie, gdzie nie ma dostępu do narzędzi pomiarowych.
| Wysokość palika (m) | Długość cienia palika (m) | Długość cienia budynku (m) |
| 2 | 2 | 10 |
Trygonometria w praktyce: jak wykorzystać kąty do pomiaru
Trygonometria jest niezwykle przydatna przy obliczaniu wysokości budynku. W tej metodzie wykorzystujemy funkcje trygonometryczne, takie jak sine, cosine i tangent. Na przykład, gdy znamy kąt, pod jakim promienie słoneczne padają na budynek, oraz długość cienia, możemy obliczyć jego wysokość. Używając funkcji tangensa, możemy zastosować wzór: wysokość budynku = długość cienia x tan(kąt).
Przykładowo, jeśli cień budynku ma długość 15 metrów, a kąt wynosi 30 stopni, obliczamy wysokość budynku. Tangens 30 stopni wynosi około 0,577. Dlatego wysokość budynku wynosi 15 m x 0,577, co daje około 8,66 metra. Dzięki tej metodzie można uzyskać dokładne wyniki, które są szczególnie przydatne w architekturze i budownictwie.
Alternatywne metody pomiaru wysokości budynku
Oprócz metod trygonometrycznych, istnieją także inne sposoby na zmierzenie wysokości budynku. Jednym z nich jest metoda barometryczna. Wykorzystuje ona różnice ciśnień powietrza między podstawą a szczytem budynku. W praktyce, im wyżej się znajdujemy, tym ciśnienie jest niższe. Dzięki temu można obliczyć wysokość budynku, korzystając z odpowiednich wzorów fizycznych. Na przykład, jeśli zmierzymy różnicę ciśnień i znamy temperaturę powietrza, możemy obliczyć wysokość budynku z dużą precyzją.
Kolejną metodą jest analiza planów budynku. Architekci i inżynierowie często korzystają z dokumentacji projektowej, aby uzyskać informacje o wysokości. Plany budynku zawierają szczegółowe dane, takie jak wysokości kondygnacji oraz ogólną wysokość budynku. Warto jednak pamiętać, że nie zawsze plany są aktualne, dlatego warto porównać je z rzeczywistym stanem budynku.
| Metoda | Dokładność | Narzędzia wymagane |
| Trygonometria | Wysoka | Prostownik, kąt mierniczy |
| Barometr | Średnia | Barometr, termometr |
| Plany budynku | Wysoka (jeśli aktualne) | Dokumentacja projektowa |
Wykorzystanie barometru: innowacyjne podejście do pomiaru
Pomiar wysokości budynku za pomocą barometru to innowacyjne podejście, które opiera się na zasadzie różnicy ciśnień powietrza. Gdy wznosimy się na wyższe wysokości, ciśnienie atmosferyczne maleje. Aby zmierzyć wysokość budynku, można porównać ciśnienie na poziomie gruntu z ciśnieniem na szczycie budynku. Na przykład, jeśli ciśnienie na poziomie gruntu wynosi 1013 hPa, a na górze budynku 950 hPa, różnica ciśnień pozwala obliczyć wysokość budynku za pomocą wzorów fizycznych.
Przykładem zastosowania metody barometrycznej jest pomiar wysokości wieżowca Sky Tower we Wrocławiu. Przy użyciu barometru, inżynierowie mogli ustalić, że różnica ciśnień między poziomem gruntu a tarasem widokowym na 49. piętrze wynosi około 63 hPa, co przy odpowiednich obliczeniach wskazuje na wysokość budynku wynoszącą około 205 metrów. Dzięki tej metodzie można szybko i efektywnie uzyskać wyniki, które są szczególnie użyteczne w sytuacjach, gdy tradycyjne metody pomiaru są niedostępne.Pomiar z użyciem planów budynku: jak czytać dokumentację

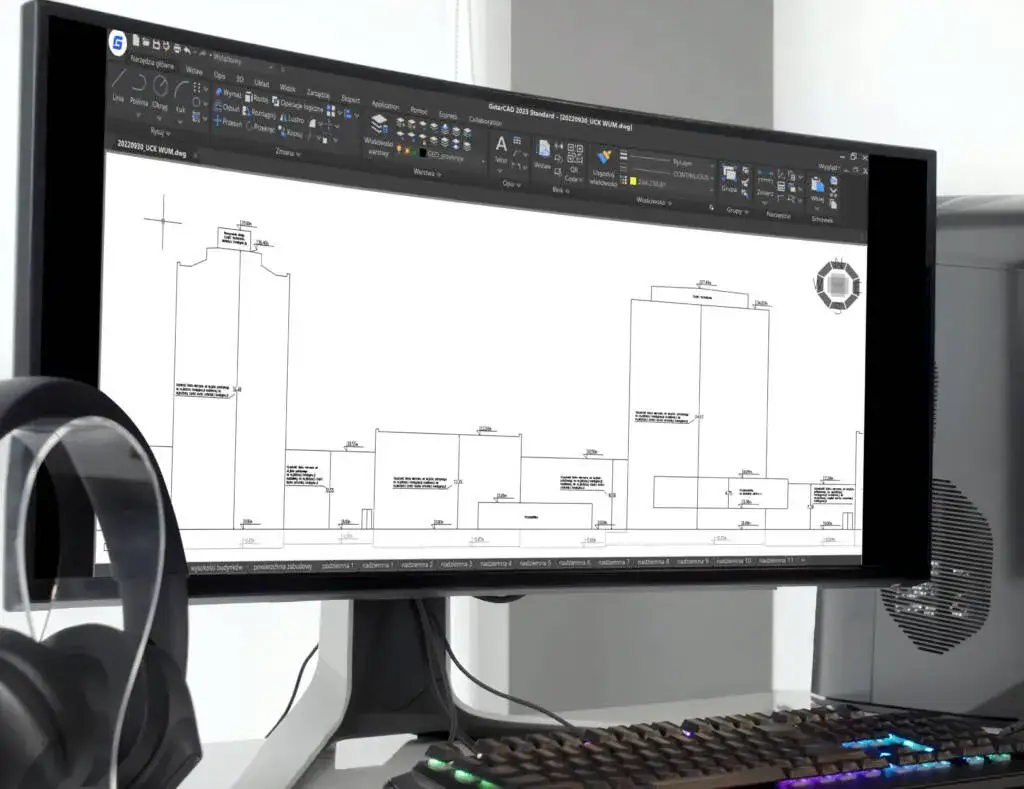

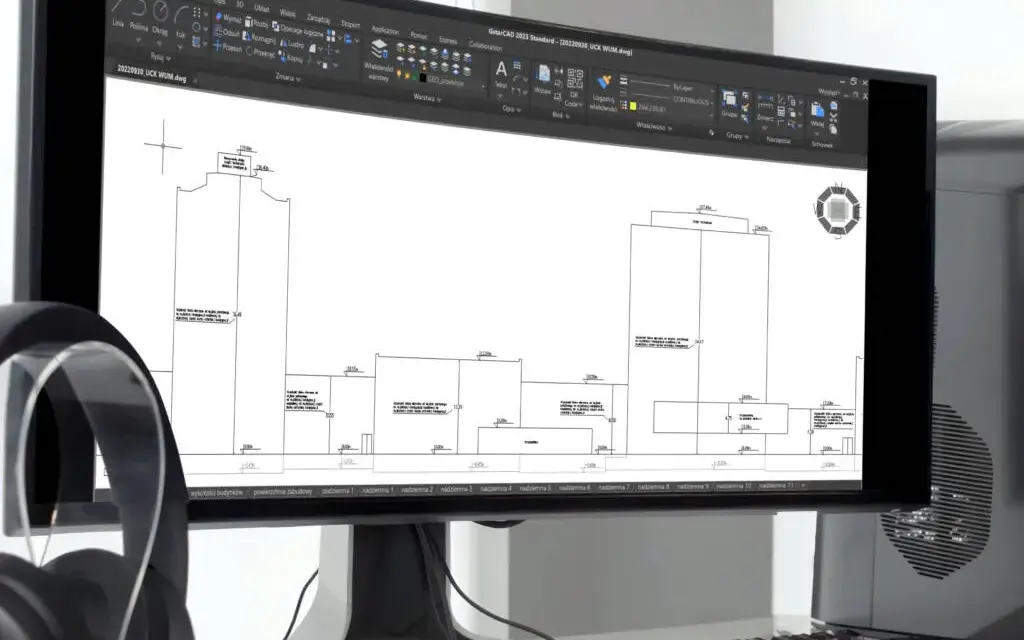

Interpretacja planów budynku jest kluczowa dla zrozumienia jego wysokości oraz struktury. Plany architektoniczne zawierają szczegółowe informacje dotyczące wysokości kondygnacji, całkowitej wysokości budynku oraz wymiarów poszczególnych elementów. Ważne jest, aby zwracać uwagę na symbole i oznaczenia, które mogą wskazywać na różne poziomy, takie jak poziom terenu, strop, czy kalenica dachu.
Na przykład, w planach budynku mogą być używane symbole, takie jak „±0.00” dla poziomu gruntu, oraz oznaczenia wysokości kondygnacji, które wskazują, ile metrów znajduje się dana kondygnacja nad poziomem terenu. Zrozumienie tych symboli pozwala na dokładne określenie wysokości budynku i jego poszczególnych elementów. Przykładowo, jeśli plan wskazuje, że pierwsza kondygnacja znajduje się na poziomie +3.00 m, a ostatnia kondygnacja na +30.00 m, można łatwo obliczyć całkowitą wysokość budynku jako 30 m.
- Dokumentacja architektoniczna zawiera szczegółowe dane o wysokości budynku.
- Symbole i oznaczenia na planach pomagają w interpretacji wysokości poszczególnych kondygnacji.
- Znajomość terminologii architektonicznej ułatwia analizę planów budynku.
| Symbol | Opis |
| ±0.00 | Poziom gruntu |
| +3.00 | Wysokość pierwszej kondygnacji |
| +30.00 | Wysokość ostatniej kondygnacji |
Czytaj więcej: Co wchodzi w skład elewacji budynku? Kluczowe elementy i materiały
Wskazówki dotyczące pomiaru wysokości budynku zgodnie z przepisami
Podczas pomiaru wysokości budynku, ważne jest unikanie powszechnych błędów, które mogą prowadzić do nieprawidłowych wyników. Jednym z najczęstszych problemów jest mylenie poziomu terenu z poziomem wejścia do budynku. Zgodnie z przepisami, wysokość budynku należy mierzyć od najniżej położonego wejścia do górnej powierzchni dachu. Niezrozumienie tej zasady może skutkować błędami w obliczeniach oraz potencjalnymi problemami z uzyskaniem odpowiednich zezwoleń budowlanych.
Kolejnym istotnym aspektem jest konsultacja z lokalnymi władzami. Wiele gmin ma swoje własne przepisy dotyczące pomiaru wysokości budynków, które mogą się różnić w zależności od lokalizacji. Skontaktowanie się z odpowiednim urzędem przed rozpoczęciem pomiarów może pomóc w uniknięciu nieporozumień oraz zapewnić zgodność z lokalnymi regulacjami. Warto również zwrócić uwagę na dokumentację projektową, która może zawierać specyficzne wymagania dotyczące wysokości budynku.
Jak unikać błędów w pomiarze: najczęstsze pułapki i omyłki
Podczas pomiaru wysokości budynku istnieje wiele pułapek, które mogą prowadzić do błędów. Jednym z najczęstszych błędów jest niewłaściwe określenie punktu, od którego zaczynamy pomiar. Na przykład, jeśli pomiar rozpoczyna się od poziomu terenu, a nie od najniżej położonego wejścia, wyniki będą zafałszowane. Innym problemem jest pominięcie elementów konstrukcyjnych, takich jak balkony czy daszki, które mogą wpływać na całkowitą wysokość budynku. W przeszłości zdarzały się przypadki, gdzie architekci nie uwzględniali tych elementów, co prowadziło do niezgodności z przepisami budowlanymi.
Kolejnym typowym błędem jest nieprawidłowe użycie narzędzi pomiarowych. Na przykład, użycie poziomicy zamiast teodolitu do pomiaru kątów może skutkować dużymi różnicami w obliczeniach. Aby uniknąć tych pułapek, ważne jest, aby przed rozpoczęciem pomiarów dokładnie zaplanować proces oraz upewnić się, że wszystkie narzędzia są odpowiednie i sprawne. Regularne szkolenia dla osób wykonujących pomiary również mogą znacząco zmniejszyć ryzyko błędów.
Konsultacje z lokalnymi władzami: dlaczego to jest ważne
Skonsultowanie się z lokalnymi władzami przed rozpoczęciem pomiarów wysokości budynku jest kluczowe. Wiele gmin ma specyficzne regulacje dotyczące pomiaru wysokości budynków, które mogą się różnić w zależności od lokalizacji. Na przykład, niektóre miasta mogą mieć ograniczenia dotyczące maksymalnej wysokości budynków w określonych strefach. Niezastosowanie się do tych przepisów może prowadzić do poważnych konsekwencji, takich jak kary finansowe lub konieczność wprowadzenia kosztownych zmian w projekcie budowlanym.
W przypadku budowy w obszarach o szczególnych wymaganiach, takich jak strefy ochrony zabytków, konsultacja z lokalnymi władzami staje się jeszcze bardziej istotna. Ignorowanie tych regulacji może prowadzić do opóźnień w procesie budowlanym oraz dodatkowych kosztów. Dlatego warto zawsze zasięgnąć opinii lokalnych ekspertów, aby zapewnić zgodność z przepisami oraz uniknąć nieprzyjemnych niespodzianek w trakcie realizacji projektu.
Wykorzystanie technologii w pomiarze wysokości budynków
W dzisiejszych czasach, technologia odgrywa kluczową rolę w precyzyjnym pomiarze wysokości budynków. Nowoczesne narzędzia, takie jak drony wyposażone w systemy GPS i kamery 3D, pozwalają na szybkie i dokładne zbieranie danych o wysokości i strukturze budynków. Dzięki zastosowaniu dronów, inżynierowie mogą uzyskać zdalny dostęp do trudno dostępnych miejsc, co znacząco zwiększa bezpieczeństwo i efektywność pomiarów. Drony mogą również tworzyć szczegółowe modele 3D, które ułatwiają analizę i planowanie projektów budowlanych.
W przyszłości, integracja technologii LiDAR (Light Detection and Ranging) z systemami pomiarowymi może zrewolucjonizować sposób, w jaki obliczamy wysokość budynków. LiDAR umożliwia bardzo dokładne pomiary, nawet w trudnych warunkach atmosferycznych, co sprawia, że jest to idealne rozwiązanie dla urbanistów i architektów. Dzięki tym technologiom, możliwe będzie nie tylko dokładniejsze pomiary, ale także lepsze prognozowanie wpływu nowych budynków na otoczenie oraz ich zgodności z przepisami lokalnymi.
